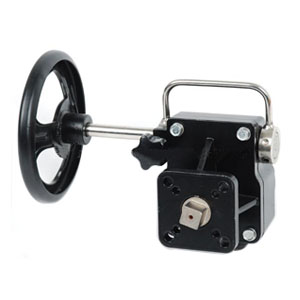

閥門氣動手動裝置結構介紹
發布時間：2017-07-13 16:21:43
1、氣動裝置應由氣缸，開度指示、行程限位、氣動元件、手動機構、信號反饋等部件組成。
2、氣動裝置與閥門的連接尺寸應符合 GB/T12222 和 GB/T12223 的規定。
3、帶手動機構的氣動裝置，在氣源中斷時，應能用其手動機構進行閥門的啟閉操作，面向手輪時，手輪或手柄應逆時針旋轉為閥開，順時針旋轉為閥關。
4、活塞桿端部為內、外螺紋時，應有標準扳手適用的扳手口。
5、活塞的密封圈應便于更換與檢修。
6、帶緩沖機構的氣動裝置，其緩沖機構的行程長度可參照《表 1》的規定。
7、帶可調緩沖機構的氣動裝置，應有缸體外部調節其緩沖作用的機構。
8、氣缸進出氣口的螺紋尺寸應符合 GB/T7306.1、GB/T7306.2 和 GB/T7307 的規定。
關鍵詞：手輪操作機構
